混凝土材料和外加劑的性能因地區(qū)而異。需執(zhí)行批次試驗(yàn)來(lái)評(píng)估局部塑性和硬化性能，并確定適當(dāng)?shù)呐浜媳仍O(shè)計(jì)。

• 讓混合物成比例，以最大程度地減少收縮。水與膠結(jié)材料的比例(w/cm)必須遵循ACI 318準(zhǔn)則（或等效規(guī)范）針對(duì)適用接觸等級(jí)的規(guī)定。
• 水與膠結(jié)材料比應(yīng)低于45，不得超過(guò)0.50。
• 推薦的最小設(shè)計(jì)強(qiáng)度為28 MPa (4000 psi)。
• KIM兼容所有類(lèi)型的水泥、補(bǔ)充膠結(jié)材料(SCM)、混合水泥和所有常見(jiàn)的混凝土外加劑。
• KIM可能會(huì)延緩混凝土的凝固時(shí)間。在大多數(shù)情況下，首選正常凝固的A型（減水）外加劑和F型（高效減水）外加劑來(lái)搭配KIM。減少或去除B型外加劑（緩凝）或D型外加劑（減水并緩凝），除非批次試驗(yàn)顯示它們是有益的。
• 大量的粉煤灰或GGBS（礦渣）可能會(huì)延長(zhǎng)混凝土的凝固時(shí)間。當(dāng)與KIM和緩凝外加劑一起使用時(shí)，首先測(cè)試可接受的凝固行為。在初步試驗(yàn)后，可以進(jìn)行一些修改，以優(yōu)化凝固時(shí)間。
• 眾所周知，速凝外加劑會(huì)增加開(kāi)裂的風(fēng)險(xiǎn)，應(yīng)盡可能避免使用。如果使用速凝外加劑，則只使用所需的最低量。
• KIM對(duì)空氣含量的影響很小，使空氣含量增加不到0%。加入正常劑量的加氣劑。

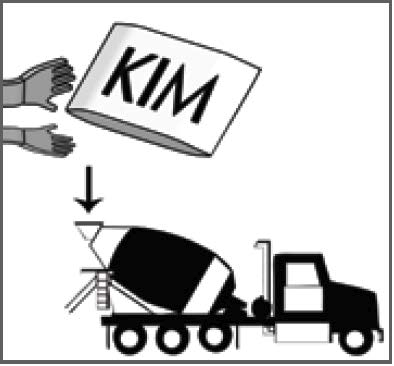

• 外加劑應(yīng)單獨(dú)加入混凝土中，在加入前不得混合在一起。不同外加劑的加入時(shí)間和順序可能會(huì)影響整體坍落度和凝固性能。應(yīng)通過(guò)試拌來(lái)評(píng)估含一種以上外加劑的混凝土的性能。
• 再生水應(yīng)符合ASTM C1602（或等效標(biāo)準(zhǔn)）的要求，且性能通過(guò)批次試驗(yàn)的驗(yàn)證。
